수로용 PC구조물
안정성, 시공성이 우수한 자연친화적인 PC제품의 새로운 영역을 개척하고 있습니다.

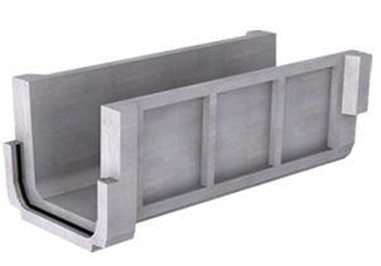

개거수로관
기존 벤치플룸의 구조적인 취약점인 내구성과 연결부 누수등을 보완한 수로관으로 토압에 의한 파손을 예방하고 수해에 의한 유실방지 및 동결융해에 강한 반영구적 제품입니다.
특징
1. 경제적 이념
- 본 제품 사용으로 인한 공기 단축. 인건비, 자재비, 운반비등의 절감 효과로 전체 공사비를 크게 절감시켜 경제적 이익을 극대화 할 수 있다.
2. 한차원 높은 수준의 품질
- 휨강도를 높여 외압에 의한 파손을 예방. 한해의 동파에 대한 내구성 증진. 수해에 의한 유실방지. 기존의 배수로용 개거보다 한 단계 높은 성능과 품질 보장.
3. 다양한 용도

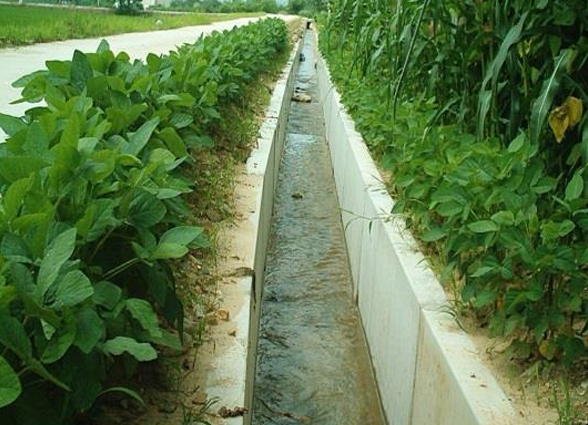

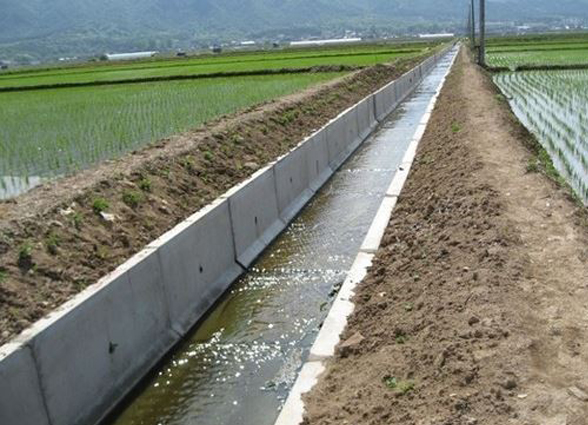

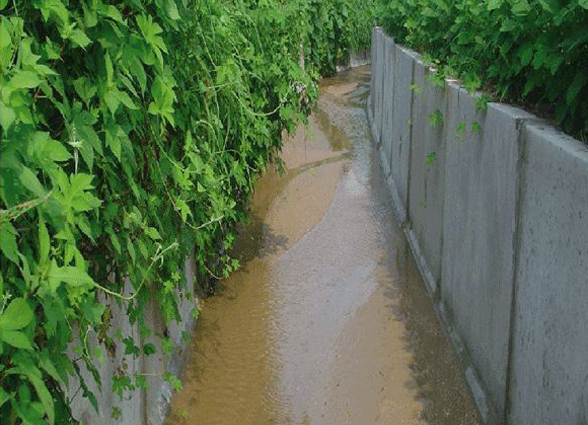

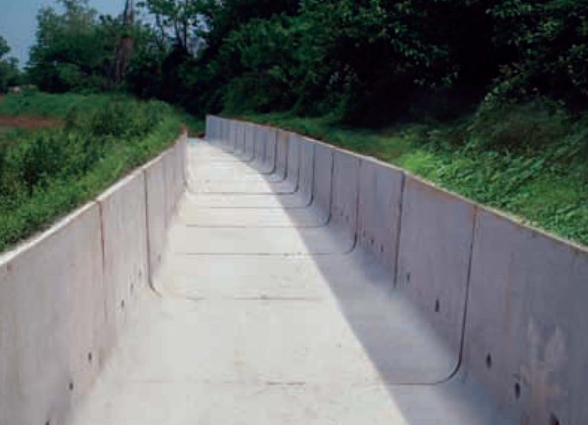

- 농업용 배수로, 공장, 운동장, 산마루, 축구장, 도로 측구 등의 배수로, 아파트 지구 및 골프장, 테니스장 등 레저시설의 배수로로 용도가 광범위하며, 배수로의 토지 점유율 극소화 가능.
4. 진화된 디자인
- 제품을 맞물림 겹치기 이음 방식으로 연결함으로써 연결 부위가 훨신 자연스럽다.
5. 시공의 편리함
- 연결부위에 특수제작된 아연도금 체결핀(볼트 16M/M)를 설치하여 제품의 유실방지 및 소켓부와 중앙부 (보강근)와의 높낮이 차이로 시공의 불편함을 완전 해소한 제품.
6. 누수의 걱정 해소
- 연결부위에 폴리우레탄 패킹으로 체결되며 누수문제에 대한 걱정을 완전 해소 하였습니다.

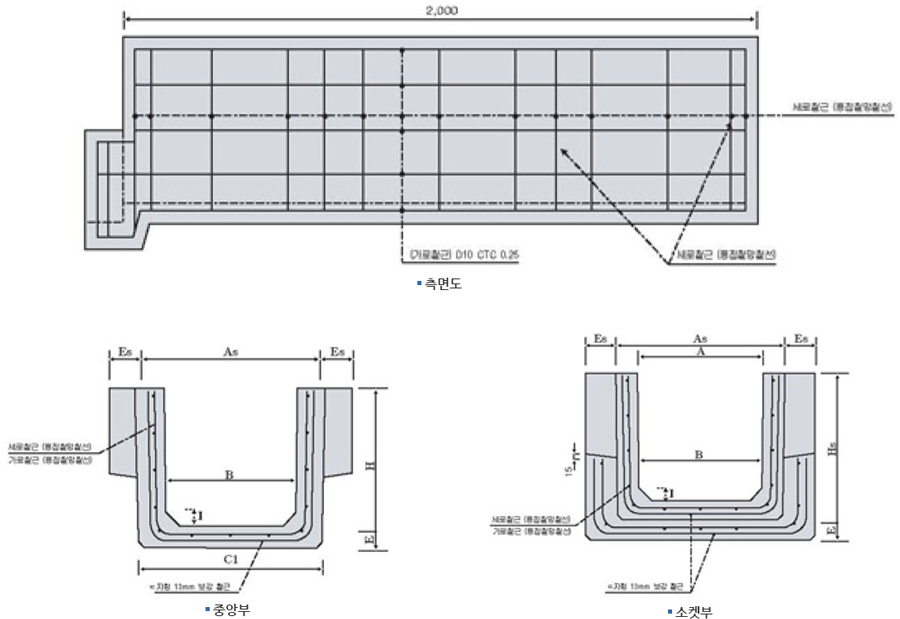

수로관 상세도
상세도
규격표
단위:mm
호칭 | 호칭 | 중앙부치수 | I | L | 소켓부위치수 | 참고중량 | ||||||||||||
안너비 | 밑너비(단부) | 두께 | 깊이 | As이상 | Cs이상 | Bs이상 | Es이상 | Hs이상 | L1이상 | |||||||||
A | B | C | M | D | E | C1 | H | |||||||||||
조립연결식 개거수로관 |
500C | 500 | 470 | 570 | 30 | 110 | 80 | 690 | 500 | 50 | 2000 | 675 | 885 | 645 | 120 | 580 | 120 | 855 |
600C | 600 | 570 | 700 | 30 | 125 | 95 | 820 | 600 | 50 | 2000 | 805 | 1015 | 775 | 120 | 695 | 120 | 1108 | |
700B | 700 | 670 | 800 | 30 | 125 | 95 | 920 | 600 | 50 | 2000 | 905 | 1115 | 875 | 120 | 695 | 120 | 1140 | |
700C | 700 | 670 | 800 | 30 | 125 | 95 | 920 | 700 | 50 | 2000 | 905 | 1115 | 875 | 120 | 795 | 120 | 1265 | |
800C | 800 | 770 | 890 | 40 | 130 | 100 | 1030 | 800 | 60 | 2000 | 1015 | 1225 | 985 | 120 | 900 | 120 | 1497 | |
900C | 900 | 860 | 990 | 40 | 135 | 105 | 1130 | 900 | 60 | 2000 | 1125 | 1325 | 1085 | 120 | 1005 | 120 | 1845 | |
1000A | 1000 | 960 | 1110 | 40 | 145 | 115 | 1250 | 800 | 60 | 2000 | 1245 | 1445 | 1205 | 120 | 1115 | 120 | 1762 | |
1000C | 1000 | 940 | 1110 | 40 | 155 | 125 | 1250 | 1,000 | 60 | 2000 | 1125 | 1265 | 1445 | 120 | 1125 | 120 | 2154 | |
1200B | 1200 | 1140 | 1310 | 40 | 155 | 125 | 1450 | 1,000 | 60 | 2000 | 1465 | 1645 | 1405 | 120 | 1125 | 120 | 2379 |
